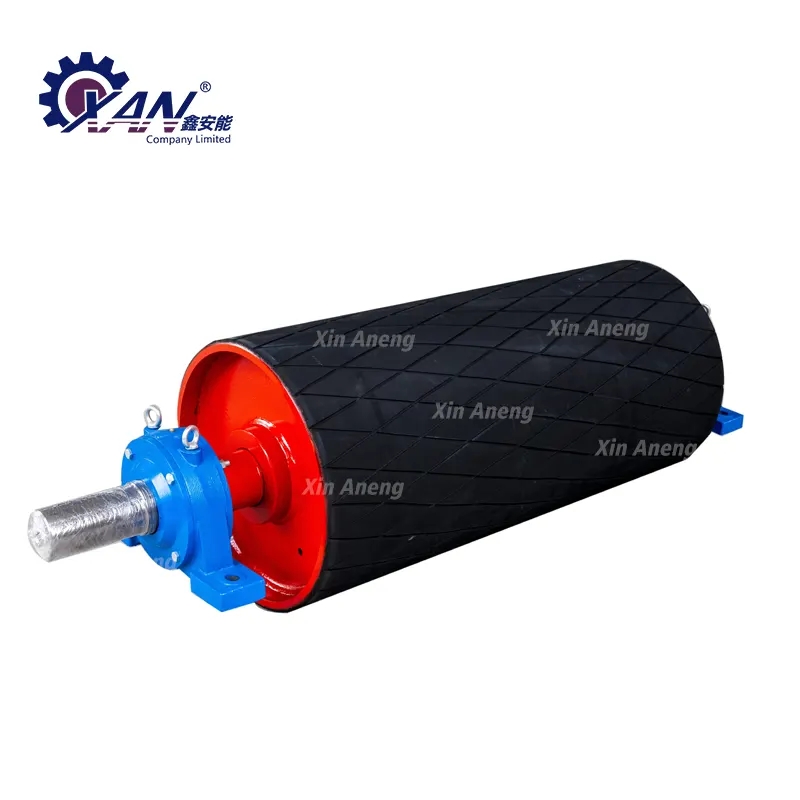

Tahrik Kasnağı

XAN, tüm standart Tahrik Kasnaklarında minimum 5 yıllık garantiyi garanti eder. Yüzey kauçuk tabakasının oluşum yöntemi vulkanize kauçuk kaplamadır. Tahrik Kasnağının yüzey kauçuk katmanının kalınlığı 16 mm'den az olmayacak ve tahrik silindirinin yüzey kauçuk katmanının sertliği 70 Shore A'dan düşük olmayacaktır.

Talep Gönder

Ürün Açıklaması

Xin Aneng'in Tahrik Kasnağının işleme ve üretim teknolojisi ve malzemeleri

1. Silindir, karbon dioksit gazı korumalı kaynak ve tozaltı ark kaynağı ile kaynak yapılır ve stresi ortadan kaldırmak için tüm gövde fırında tavlanır. Tekerlek yuvası ile mil arasındaki bağlantıyı sağlamak için iç deliğin açılması.

2. Xin Aneng'in Tahrik Kasnağı şaftı, kaba tornalanmış ve ultrasonik kusur testine tabi tutulmuş, daha sonra söndürülmüş ve temperlenmiş ve daha sonra ince tornalanmış ve taşlanmış yüksek kaliteli 45 çelikten yapılmıştır.

3. Tamburun kalitesinden emin olmak için tüm tamburlar tam olarak denetlenmeli ve tamburun her kaynağının kalitesi UT tarafından incelenip arşivlenmelidir. Alt kısımdaki kaynakların renklendirilerek incelenmesi gerekmektedir. Herhangi bir kusur varsa, bunlar karbon ark oluk açma ile zamanla giderilmeli ve daha sonra yeniden kaynak yapılmalıdır.

4. Sorunsuz çalışmayı sağlamak için tambur ayrıca statik denge test standından geçirilmiş ve standart gerekliliklere tam olarak uygun olarak statik denge testleri gerçekleştirilmiştir. Statik denge deneyi G40 seviyesine göre yapılır.

5. Şirketimiz, Xin Aneng'in Tahrik Kasnağında kusur tespiti yapmak için ultrasonik kusur dedektörleri kullanmaktadır.

Kasnak döküm lastiği

1. Tahrik Kasnağının tüm yüzeyi prizmatik döküm kauçuktan yapılmıştır. Yüzey kauçuk tabakası vulkanize kauçuk kaplamadan oluşur. Yüzey kauçuk katmanının kalınlığı 14 mm'den az değildir ve yüzey kauçuk katmanının sertliği Shore 70 dereceden az değildir.

2. Tahrik Kasnağının yüzeyi pürüzsüzdür ve tutkalla kaplanmamıştır.

3. Yapışkan tabakanın delaminasyon ve kabarma gibi kusurlardan arınmış olduğu garanti edilir. Üst tutkal ve alt tutkalın fiziksel ve mekanik özellikleri GB10595-2017'deki ilgili düzenlemelere uygundur.

Tambur monte edildikten sonra dış dairenin radyal salgı toleransı aşağıdaki tablodaki şartlara uygun olacaktır.

Birim: mm

KasnakD		200~800	1000~1600	1800
Radyal dairesel salgı toleransı	Gecikmeli Olmayan Kasnak Kasnağı	0.6	1.0	1.5
Radyal dairesel salgı toleransı	Gecikmeli Kasnak	1.1	1.5	2.0

Kasnak rulmanları FAG veya SKF rulmanlardır.

Tambur dış çemberinin tambur-Radyal salgısının ana teknik parametreleri

Kuyruk Bükme Kasnağı

φ≤800mm≤1,05mm

φ＞800mm≤1,40mm

Tahrik Kasnağı

φ≤800mm≤1,05mm

φ＞800mm≤1,40mm

Tahrik Kasnağı Özellikleri

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	selam	d	b1	ds	Yuvarlanma ekseni 承	Pürüzsüz silindir 筒	Kauçuk yüzey silindiri 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Fabrikamız:

Firmamız kapsamlı bir kalite güvence sistemine sahiptir. Üretim başlamadan önce bu proje için kapsamlı bir kalite güvence planı sunacağız. Bu plan, kalite güvence prosedürlerini, organizasyonel yöntemleri, ilgili personelin niteliklerini ve tasarım, tedarik, imalat, nakliye, kurulum, devreye alma ve bakım gibi proje kalitesini etkileyen tüm faaliyetlere yönelik kontrolleri içerir. Kalite güvence faaliyetlerinden sorumlu özel personelimiz bulunmaktadır.

Kalite güvence planımız öncelikle aşağıdaki noktaları tanımlar:

1. Ekipmanın muayenesi ve kontrolü;

2.Satın alınan ekipman veya malzemelerin kontrolü;

3.Malzemelerin kontrolü;

4.Özel süreçlerin kontrolü;

5.Yerinde inşaat denetimi;

6. Kaliteli tanık noktaları ve programları.
