Xin AnengtedarikAvara Silindirinin Taşınmasıbant sarkmasını, çalışma direncini ve gereksiz aşınmayı azaltırken bantlı konveyörlerin yüklü tarafını desteklemek üzere tasarlanmış çözümler. Kararlı dönüş, güvenilir sızdırmazlık ve kontrollü radyal salgıya odaklanan tasarımıyla bu silindirler, zorlu dökme malzeme taşıma uygulamalarını destekleyebilir ve normal çalışma koşulları altında 30.000 saate kadar hizmet verecek şekilde tasarlanmıştır.
Taşıyıcı avara silindiri, bantlı konveyör sisteminin temel bileşenlerinden biridir çünkü hem konveyör bandını hem de taşınan malzemeyi sürekli olarak destekler. Düzgün seçilmiş avaralar bant şeklinin korunmasına, yükün dağıtılmasına, sürtünmenin azaltılmasına ve dengeli taşımanın desteklenmesine yardımcı olur. Bu kılavuz, taşıma avaralarının nasıl çalıştığını, ana bileşenlerini, performans faktörlerini, mevcut konfigürasyonları, seçim hususlarını ve bakım uygulamalarını açıklamaktadır. Ayrıca bir avara tedarikçisi seçerken neden silindir hassasiyeti, rulmanlar, sızdırmazlık, malzeme kalitesi ve konveyör çalışma koşullarının dikkate alınması gerektiğini de inceliyor.
İçindekiler
- Taşıyıcı Avara Silindiri Nedir?
- Taşıyıcı Avara Silindiri Nasıl Çalışır?
- Anahtar Bileşenler Nelerdir?
- Hangi Faydaları Sağlar?
- Hangi Tür Taşıma Avaraları Mevcuttur?
- Doğru Silindiri Nasıl Seçmelisiniz?
- Hangi Teknik Faktörler Performansı Etkiler?
- Konveyör Avara Ömrü Nasıl Uzatılabilir?
- Sıkça Sorulan Sorular
- Çözüm
Taşıyıcı Avara Silindiri Nedir?
Taşıyıcı avara silindiri, bantlı konveyörün taşıma tarafının altına monte edilen döner bir konveyör bileşenidir. Başlıca görevi, bant taşıma yolu boyunca hareket ederken bandı ve üzerine yerleştirilen dökme malzemeyi desteklemektir.
Tahrik kuvvetini sağlayan konveyör tahrik kasnağının aksine, avara esas olarak mekanik destek ve kontrollü yuvarlanma teması sağlar. Çoklu silindirler normal olarak bir avara seti olarak düzenlenir ve bandın malzeme taşırken uygun bir profili korumasına olanak tanır.

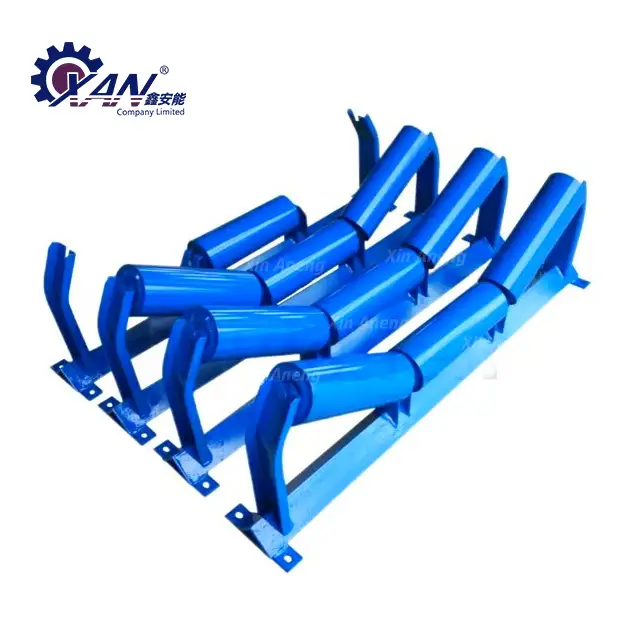

Konveyör tasarımına bağlı olarak, taşıma avaraları standart tekneli avaralar, düz düzenlemeler, darbe odaklı tasarımlar, kendinden hizalamalı konfigürasyonlar veya V şekilli çözümler olarak yapılandırılabilir. Doğru konfigürasyon bant genişliğine, malzeme özelliklerine, konveyör hızına, yükleme koşullarına ve kurulum gereksinimlerine bağlıdır.
Üreticiler ve sistem entegratörleri için uygun taşıyıcı avara silindirinin seçilmesi bu nedenle basit bir bileşen satın alma kararı değildir. Konveyör stabilitesini, bant takibini, enerji tüketimini, bakım sıklığını ve çalışma ömrünü doğrudan etkiler.
Taşıyıcı Avara Silindiri Nasıl Çalışır?
Çalışma sırasında konveyör bandı bir dizi dönen silindir üzerinde hareket eder. Dökme malzeme banda yüklenirken, ağırlığı bant aracılığıyla rölanti setine ve ardından konveyör çerçevesine aktarılır.
İyi tasarlanmış bir taşıma düzeni aynı anda birçok işlevi yerine getirir:
- Boş taşıma bandının ağırlığını destekler.
- Taşınan malzeme yükünü destekler.
- Amaçlanan bant profilinin korunmasına yardımcı olur.
- Destek noktaları arasındaki kemer sarkmasını azaltır.
- Taşıma sırasında yuvarlanma direncini sınırlar.
- Sorunsuz malzeme taşımanın korunmasına yardımcı olur.
- Konveyör bandı üzerindeki gereksiz stresi azaltır.
Tipik bir oluklu konveyörde, birkaç silindir bir oluk oluşturacak şekilde açılı olarak konumlandırılır. Bu konfigürasyon, bandın toplu malzemeleri tutma yeteneğini arttırır ve aşırı bant genişliği gerektirmeden taşıma kapasitesini geliştirebilir.
Anahtar Bileşenler Nelerdir?
Bir konveyör avarasının güvenilirliği, tek başına silindir kabuğundan ziyade birçok bileşenin etkileşimine bağlıdır. Tipik bir taşıyıcı avara tertibatı, bir şaftı, yatakları, contaları, uç kapaklarını, yatak yuvalarını, makaralı boruyu ve uygun yağlamayı içerebilir.
| Bileşen | Birincil İşlev | Neden Önemlidir? |
|---|---|---|
| Makaralı Boru | Bant için dönen destek yüzeyi sağlar | Çalışmanın düzgünlüğünü, dayanıklılığını ve kayış temasını etkiler |
| Şaft | Dönen montaj için yapısal destek sağlar | Aşırı deformasyon olmaksızın çalışma yüklerine dayanmalıdır |
| Rulman | Silindirin kontrollü dirençle dönmesine izin verir | Rotasyon kalitesini ve servis ömrünü doğrudan etkiler |
| Fok | Kirletici maddelerin yatak alanına girmesini önlemeye yardımcı olur | Tozlu, ıslak ve zorlu ortamlar için önemlidir |
| Uç Kapağı | Dahili bileşenleri destekler ve korur | Montaj bütünlüğüne ve sızdırmazlık performansına katkıda bulunur |
| Yağlama | İç sürtünmeyi ve aşınmayı azaltır | Daha düzgün çalışmayı ve rulman dayanıklılığını destekler |
Bu nedenle kalite kontrol, yalnızca silindirin dış görünümüne odaklanmak yerine, hammaddeleri, rulmanları, contaları, üretim doğruluğunu, montaj süreçlerini ve son denetimi kapsamalıdır.
Hangi Faydaları Sağlar?
1. Daha İyi Kemer Desteği
Sürekli destek, aşırı bant sarkmasını azaltır ve sabit bir taşıma yüzeyinin korunmasına yardımcı olur. Bu, konveyörün ağır veya sürekli olarak yüklenen dökme malzemeleri taşıması durumunda özellikle önemlidir.
2. Kayış Aşınmasının Azaltılması
Malzeme yükünün eşit şekilde dağıtılması bant üzerindeki lokal stresin azaltılmasına yardımcı olur. Doğru silindir dönüşü, bant ile destek sistemi arasındaki gereksiz sürtünmeyi de en aza indirebilir.
3. Daha Sorunsuz Malzeme Kullanımı
Sabit rölanti dönüşü, bandın konveyör güzergahı boyunca tutarlı bir şekilde hareket etmesine olanak tanır. Bu, daha düzgün malzeme akışına katkıda bulunabilir ve operasyonel rahatsızlıkları azaltabilir.
4. Daha Uzun Konveyör Bant Hizmet Ömrü
Kayış doğru bir şekilde desteklendiğinde ve yuvarlanma direnci kontrol edildiğinde gereksiz mekanik stres azaltılabilir. Zamanla bu, daha uzun kayış ömrüne ve daha düşük değiştirme maliyetlerine katkıda bulunabilir.
5. Daha Düşük Bakım Gereksinimleri
Güvenilir rulmanlar, etkili sızdırmazlık, doğru üretim ve uygun malzemeler, avara kasnağının zamanından önce değiştirilmesini ve planlanmamış konveyör aksama sürelerini azaltabilir.
Hangi Tür Taşıma Avaraları Mevcuttur?
Her konveyöre uygun tek bir avara konfigürasyonu yoktur. Farklı konveyör düzenleri ve malzeme taşıma koşulları, farklı destek düzenlemeleri gerektirir.
- Standart Tekneli Avaralar:Genellikle dökme malzeme bantlı konveyörlerin yüklü tarafında bir tekne profili oluşturmak için kullanılır.
- Düz Avaralar:Düz bant profilinin gerekli olduğu uygulamalar için uygundur.
- Darbe Avaraları:Malzemenin bandın üzerine düştüğü ve ilave darbe emiliminin gerekli olduğu alanlar için tasarlanmıştır.
- Kendinden Hizalamalı Avaralar:Bant takibini kontrol etmeye ve bant dolaşmasını azaltmaya yardımcı olmak için kullanılır.
- V-Şekilli Avaralar:V şeklinde bir destek düzenlemesinin tercih edildiği belirli konveyör konfigürasyonları için kullanılır.
Bir konveyör sistemini tasarlarken veya yükseltirken, avara tipi, yalıtılmış bir bileşen olarak ele alınmak yerine bant, kasnak, braket, yükleme noktası ve genel konveyör yapısıyla birlikte seçilmelidir.
Doğru Silindiri Nasıl Seçmelisiniz?
Doğru silindiri seçmek, katalog parça numarasını eşleştirmekten daha fazlasını gerektirir. Mühendisler ve satın alma ekipleri çalışma ortamının tamamını değerlendirmelidir.
- Bant genişliğini belirleyin:Daha geniş bantlar genellikle daha büyük ve daha uygun şekilde yapılandırılmış destek sistemleri gerektirir.
- Bant hızını kontrol edin:Daha yüksek hızlar, dönme stabilitesi, denge, yataklar ve sızdırmazlık açısından daha fazla talep doğurur.
- Taşıma kapasitesini değerlendirin:Silindir düzenlemesi hem bant ağırlığını hem de maksimum malzeme yükünü desteklemelidir.
- Malzeme özelliklerini göz önünde bulundurun:Aşındırıcı, tozlu, ıslak, yapışkan veya aşındırıcı malzemeler, özel sızdırmazlık ve malzeme seçimleri gerektirebilir.
- Kurulum koşullarını inceleyin:Sıcaklık, nem, toza maruz kalma, dış mekanda kurulum ve temizleme koşulları silindir seçimini etkileyebilir.
- Boyut uyumluluğunu doğrulayın:Şaft boyutları, silindir çapı, çerçeve konfigürasyonu ve montaj boyutları konveyörle eşleşmelidir.
Örneğin, yayınlanmış taşıma-boşaltma performans verileri yaklaşık 500 mm ila 2.400 mm arasındaki bant genişliklerini kapsayabilir ve taşıma kapasitesi bant genişliğine ve bant hızına göre değişiklik gösterebilir. Bu, bir spesifikasyonu sonlandırmadan önce neden çalışma parametrelerinin onaylanması gerektiğini göstermektedir.
Hangi Teknik Faktörler Performansı Etkiler?
Endüstriyel bir konveyör rulosunu değerlendirirken hassasiyet en önemli hususlardan biridir. Aşırı radyal salgı titreşimi ve direnci artırabilir, zayıf rulman veya sızdırmazlık performansı ise servis ömrünü kısaltabilir.
| Performans Faktörü | Potansiyel Etki | Önerilen Odaklanma |
|---|---|---|
| Radyal Salgı | Titreşimi ve bant çalışma stabilitesini etkileyebilir | Uygun üretim doğruluğunu koruyun |
| Rulman Kalitesi | Dönme direncini ve dayanıklılığı etkiler | Çalışma koşullarına uygun rulmanlar kullanın |
| Sızdırmazlık Performansı | Dahili bileşenlerin kirlenmeye karşı korunmasına yardımcı olur | Contaları toza, neme ve çevreye maruz kalmaya göre eşleştirin |
| Rulo Yüzeyi | Kayış temasını ve çalışma direncini etkiler | Yüzeyi pürüzsüz ve düzgün bir şekilde bitirilmiş tutun |
| Şaft Gücü | Eksenel ve operasyonel yüklere karşı direnci belirler | Gerçek yüke göre boyutları seçin |
| Yağlama | Rulman sürtünmesini ve aşınmasını etkiler | Uygun gres ve etkili dahili koruma kullanın |
Mevcut teknik bilgilere göre, Xin Aneng'in silindirleri özel rulmanlar, lityum bazlı gres ve iç ve dış sızdırmazlık kullanıyor. Ürünün normal çalışma koşullarında 30.000 saate kadar süreceği belirtilmiş olsa da gerçek hizmet ömrü yük, hız, ortam, bakım, kurulum ve diğer çalışma faktörlerine bağlı olacaktır.
Konveyör Avara Ömrü Nasıl Uzatılabilir?
İyi üretilmiş bir avara bile uygun kurulum ve bakım gerektirir. Önleyici bir bakım programı, sorunların bant veya konveyör arızalarına dönüşmeden önce tespit edilmesine yardımcı olabilir.
- Silindirleri anormal gürültü veya titreşim açısından düzenli olarak inceleyin.
- Tutukluk veya yüksek dirençli dönüş belirtileri olup olmadığını kontrol edin.
- Contaları görünür hasar veya kirlenme açısından inceleyin.
- Bant takibini izleyin ve kalıcı bant sapmasını araştırın.
- Silindir düzeneği çevresinde biriken malzemeyi çıkarın.
- Montaj çerçevelerinde ve millerde gevşeklik veya deformasyon olup olmadığını kontrol edin.
- İkincil kayış hasarını önlemek için hasarlı silindirleri derhal değiştirin.
- Tekrarlanan arıza modellerini belirlemek için bakım kayıtlarını tutun.
Rutin muayene özellikle madencilik, agrega, limanlar, enerji üretimi, çimento, metalurji ve konveyörlerin önemli yükler altında uzun süre çalışabileceği diğer dökme malzeme taşıma ortamlarında önemlidir.
Sıkça Sorulan Sorular
Taşıyıcı avara silindirinin asıl amacı nedir?
Ana amaç, konveyör bandının yüklü tarafını ve taşınan malzemeyi desteklemektir. Bant şeklinin korunmasına, sarkmanın azaltılmasına, yuvarlanma direncinin kontrol edilmesine ve istikrarlı malzeme taşımanın desteklenmesine yardımcı olur.
Taşıyıcı avara ile dönüş avara arasındaki fark nedir?
Bir taşıma makarası bandın yüklü taşıma tarafını desteklerken, bir geri dönüş makarası bant konveyör yükleme alanına doğru geri giderken boş dönüş tarafını destekler.
Bir taşıma avarasının darbeli avaradan farkı nedir?
Standart bir taşıma makarası öncelikle taşıma sırasında bandı ve malzemeyi destekler. Darbe avara makinesi genellikle düşen malzemenin daha yüksek darbe kuvvetleri oluşturduğu ve ek bant korumasının gerekli olduğu yükleme bölgelerine yerleştirilir.
Taşıyıcı bir avara silindiri ne kadar süre dayanabilir?
Servis ömrü yüke, hıza, malzemeye, ortama, kuruluma, bakıma, rulman kalitesine ve sızdırmazlığa bağlıdır. Xin Aneng, normal çalışma koşullarında 30.000 saate kadar süreyi belirtir ancak gerçek performansın spesifik uygulamaya göre değerlendirilmesi gerekir.
Alıcılar sipariş verirken hangi bilgileri sağlamalıdır?
Alıcılar normalde bant genişliğini, bant hızını, taşıma kapasitesini, malzeme özelliklerini, konveyör düzenlemesini, silindir çapını, şaft boyutlarını, kurulum ortamını ve uygulanabilir teknik veya boyutsal gereksinimleri sağlamalıdır. Bilgilerin eksiksiz sağlanması, üreticinin uygun bir konfigürasyon önermesine yardımcı olur.
Çözüm
Taşıyıcı bir avara silindiri, komple bir konveyör sistemi içinde nispeten küçük bir bileşen olabilir, ancak bunun bant desteği, malzeme taşıma stabilitesi, aşınma, bakım ve genel çalışma verimliliği üzerindeki etkisi önemlidir. Makara yapısı, rulmanlar, contalar, yağlama, boyutsal doğruluk ve uygulamaya özel tasarımın doğru kombinasyonu, konveyör operatörlerinin daha güvenilir uzun vadeli performans elde etmesine yardımcı olabilir.
Güvenilir konveyör bileşenleri gerektiren projeler için Xin Aneng'in Taşıyıcı Avara Silindiri çözümü, zorlu dökme malzeme taşıma uygulamaları için bir seçenek sunar. Yeni bir konveyör için rulo seçiyorsanız, mevcut avaraları değiştiriyorsanız veya özelleştirilmiş bir taşıma sistemi geliştiriyorsanız,bize UlaşınProjeniz için uygun bir çözümü görüşmek üzere bant genişliğiniz, hızınız, kapasiteniz ve çalışma koşullarınızla görüşün.
