Kuyruk virajı(genellikle "yön değiştiren tambur" veya "kılavuz davul" olarak adlandırılır) Bant konveyör sistemlerinde anahtar bir bileşendir. Ana işlevleri, konveyör bandının çalışma yönünü değiştirmek ve temas açısını tahrik tamburuyla optimize etmek, taşıma işleminin stabilitesini ve verimliliğini sağlamaktır. Aşağıda ayrıntılı bir genel bakış:
Çekirdek işlevler ve roller
Yön Kontrolü:Konveyörün kuyruğunda çekirdek bir bileşen olarak, kuyruk viraj kasnağı, konveyör bandının fiziksel yeniden yönlendirme yoluyla kapalı bir döngü oluşturmasını sağlar ve malzemeleri deşarj ucundan besleme ucuna taşır. Örneğin, mayınlarda veya portlarda uzun mesafeli aktarmada, kemeri kavisli yolların etrafında yönlendirerek aşırı uzun düz bölümlerin neden olduğu düzensiz gerginliği önleyebilir.
İletim Verimliliğini Artırma:Konveyör bandına basarak,Kuyruk virajıKafa kasnağı ile sarma açısını (temas alanı) artırabilir, böylece sürtünmeyi artırabilir ve kayış kayma riskini azaltabilir. Örneğin, nemli veya tozlu ortamlarda, kauçuk veya seramik kaplamalı yön değiştiren davullar şanzıman güvenilirliğini önemli ölçüde artırabilir.
Yardımcı Germe:Bazı tasarımlarda, kuyruk virajı kasnağı, kemerin konumunu ayarlayarak kayış gerginliğini ince ayarlamak için gerginlik cihazları ile işbirliği yapar ve kayışın her zaman optimal çalışma durumunda olmasını sağlar.
Yapı ve malzeme tasarımı

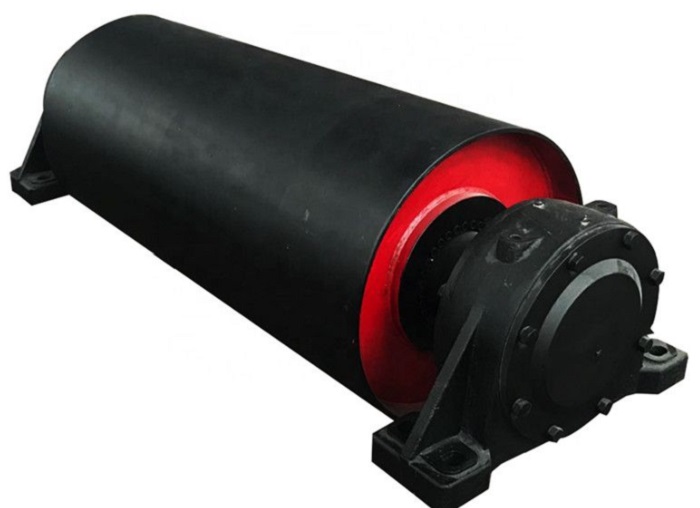

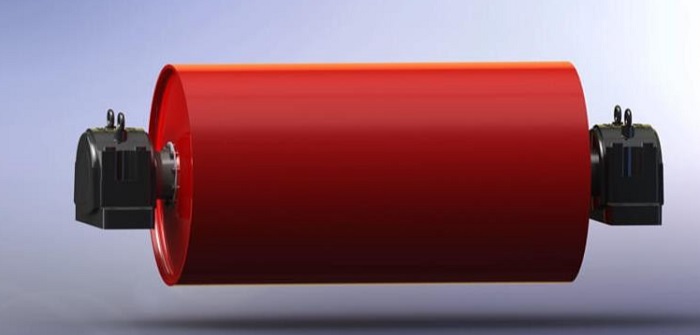

Temel Yapı:Yön değiştiren bir tambur tipik olarak dört kısımdan oluşur: şaft, yatak muhafazası, ağ ve silindir. Silindir dikişsiz çelik boru veya kaynaklı yapıdan yapılmıştır ve yüzeyi, aşınma direncini ve sürtünmesini arttırmak için kauçuk veya seramik gibi malzemelerle kaplanabilir. Örneğin, seramik kaplama, tamburun servis ömrünü 10 kat genişleterek yüksek giyim ortamları için uygun hale getirebilir.
Rulmanlar ve Yağlama:Küresel silindir yatakları çoğunlukla rulman muhafazasında kullanılır ve tamburun karmaşık çalışma koşullarında bile esnek bir şekilde dönmesini sağlamak için belirli bir sapma açısına izin verir. Lityum bazlı gresin düzenli olarak eklenmesi önemli bir bakım adımıdır.
Sınıflandırma ve özellikler:Yük kapasitesi ile ışık, orta ve ağır tiplere sınıflandırılır. Işık tipi: Küçük konveyörler için uygun olan 50-100mm taşıma çapı 50-100mm; Orta tip: Genel endüstriyel senaryolarda yaygın olan 120-180mm delik; Ağır tip: Madenler gibi ağır yük ortamlarında kullanılan delik çapı 200-260mm.
Uygulama senaryoları
Endüstriyel alanlar:Madenlerde, limanlarda, enerji santrallerinde, çimento fabrikalarında, vb.
Özel ortamlara uyarlanabilirlik:Yüksek nemde veya çamurlu ortamlarda, kapalı tasarımlar ve korozyona dayanıklı malzemeler (paslanmaz çelik gibi) bileşen pası önleyebilir; Tozlu ortamlarda, kompakt yapı malzeme birikimini azaltır ve uzun süreli kararlı çalışmayı sağlar.
Yeni Tasarımlar:Bazı yön değiştiren davullar, sapmayı ve aşınmayı azaltmak için mekanik veya hidrolik cihazlardan kayış pozisyonunu dinamik olarak ayarlayan ayarlanabilir kuyruk kasnak teknolojisini (patentli tasarımlar gibi) benimser.
Bakım ve ortak sorunlar
Düzenli denetimler:Dönme esnekliğini, yatak sıcaklığını ve kayış sapmasını kontrol edin; Drum yüzeyinde yapışmış malzemeleri çıkararak ve her 500 çalışma saatinde bir yağlayıcı yenilenerek temiz ve yağlayın.
Tipik hatalar ve karşı önlemler:Malzeme Tuzaklama: Kemer ve tambur arasına sıkışmış malzemeler kayış yırtılmasına veya davul hasarına neden olabilir, bu da kazıyıcıların veya anti-giriş cihazlarının montajını gerektirir; Kaplamanın giyilmesi: Kaymaya yol açan doğrudan metal teması önlemek için ciddi şekilde aşınmış kaplama katmanlarının zamanında değiştirilmesi.
Kuyruk virajıBant konveyör sisteminin "direksiyon merkezi" dir ve tasarımı doğrudan verimlilik ve ekipman servis ömrünü etkiler. Uygun şekilde seçilerek (yüksek aşınma için seramik kaplamanın kullanılması gibi) ve düzenli bakım (yağlama ve temizlik gibi) gerçekleştirerek performansı en üst düzeye çıkarılabilir. Endüstriyel otomasyonun geliştirilmesiyle, ayarlanabilir kuyruk kasnakları gibi yenilikçi tasarımlar, uyarlanabilirliğini daha da geliştirerek modern malzeme taşımasında temel bir rol oynamaya devam etmesini sağladı.
