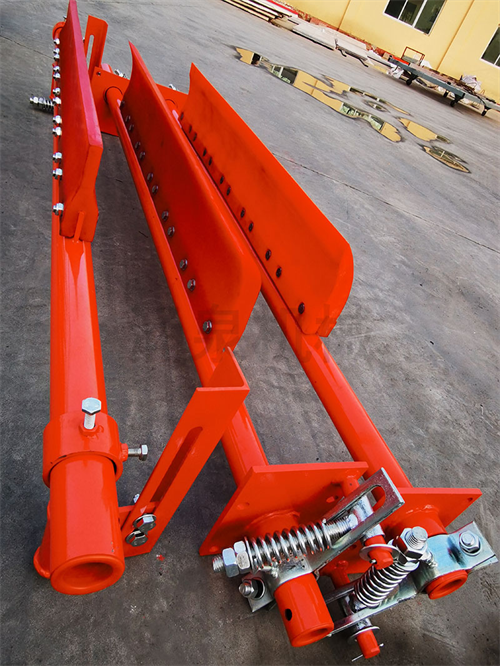

Bantlı konveyör anti-kol karşı ağırlık çift şeritli temizleyici, istikrarlı performans, iyi temizleme etkisi ve kolay sökme ve takma özelliklerine sahip yeni bir temizleyici türüdür.
Konveyör temizleyicisi, sabit makara bloğu, tel halat, biyel kolu, kauçuk kazıyıcı düzeneği, karşı ağırlık, ayrık kayar yatak, metal kazıyıcı düzeneği ve diğer bileşenleri içerir ve aşağıda her bileşene ve işlevine kısa bir giriş yer almaktadır.
1. Taşıma bandı
Konveyör bandı, konveyörün önemli bir parçasıdır, konveyördeki konveyör bandının maliyeti, tüm ekipmanın maliyetinin %30 ~ %50'sini oluşturur ve bazı özel çalışma koşulları, konveyör bandının aşınma direnci, ısı direnci, alev geciktirici, yağ direnci ve ozon direnci özelliklerine sahip olmasını gerektirir. Konveyörün çalışması sırasında, konveyör bandı üzerindeki yük son derece karmaşıktır ve boylamasına çekme gerilimine ek olarak makara ve makara boyunca bükülme gerilimine de maruz kalır. Çoğu bant hasarı, çalışma yüzeyinde ve kenarlarında aşınma ve yıpranma, kırılma, yırtılma ve büyük, keskin malzemelerin darbesinden kaynaklanan soyulma olarak kendini gösterir. Süpürgenin tasarımında taşıma bandına mümkün olduğunca zarar vermemek için uygun temizleme bloğu malzemesinin seçilmesi gerekmektedir. Konveyör bantlar bunların parçaları olarak detaylı bir şekilde anlatılmamıştır.
2. Basitçe yuvarlanın
Makara grubu, bantlı konveyörün önemli bir bileşenidir ve konveyörde oynanan role göre silindir iki kategoriye ayrılabilir: iletim silindiri ve ters çevirme silindiri. Tahrik tamburunun işlevi, tahrik tarafından sağlanan torku konveyör bandına aktarmaktır.
Ters çevirme silindiri basitleştirmesi, konveyörün sonunda konveyör bandının yönünü, transmisyon kasnağının sarma açısının arttırılmasının yönlendirilmesini ve gerdirme cihazının yönlendirilmesini içerir. Temizleyicinin tasarımında, ağır hizmet bantlı konveyörün kafa tahrik silindiri içindir ve rulonun boyutu, temizleyicinin tasarımında belirli bir yol gösterici role sahip olan konveyör bandının genişliğini ve temizleyicinin genişliğini belirler. Tambur ayrıca daha temiz bir parça olarak ayrıntılı olarak açıklanmamıştır.
3. sabit bir makara bloğu
Sabit makara grubu üç makaradan oluşur, birincisi geri döndürme görevini üstlenir, ikinci ve üçüncü makaralar ise karşı ağırlığın makul bir konuma yerleştirilebilmesi için mesafeyi ayarlama rolünü oynar.
4. Tel halat
Tel halat, karşı ağırlığı ve biyel kolunu bağlayan önemli bir unsurdur.
5. bir bağlantı çubuğu
Biyel kolu, üst ve alt parçaların birbirine bağlanmasında rol oynayan tel halat, kauçuk sıyırıcı ve metal sıyırıcıyı birbirine bağlayan önemli bir elemandır.
6. Lastik kazıyıcı tertibatı
Kauçuk sıyırıcı tertibatı, aynı spesifikasyona sahip dört lastik sıyırıcı, bir kauçuk sıyırıcı mili, bir sıyırıcı yuvası, sıyırıcı yuvası ve sıyırıcı milinin bir sabitleme cıvatası, kauçuk sıyırıcı ve sıyırıcı yuvasının bir sabitleme cıvatası, bir kauçuk sıyırıcı nervürü ve bir kauçuk sıyırıcı başlı somundan oluşur. Kauçuk kazıyıcı tertibatı genel temizleyicinin kritik bir bileşenidir.
7. Karşı ağırlık
Kauçuk sıyırıcının baskı kuvveti, her biri tek ağırlığı on kg olan dört adet dökme demir ve tek ağırlığı beş kg olan iki adet dökme demirden oluşan iki takım karşı ağırlık tarafından sağlanır.
8. Bölmeli kayar yatak
Bölünmüş kayar yatağın kurulumu, temizleyicinin montaj işlemine kolaylık sağlayan rulmanlı yatağa göre daha kolaydır ve büyük bir kuvvet taşır ve çalışma kısmı genellikle geniş bir açıyla hareket etmez ve yağlayıcıyı doldurmak daha uygundur.
9. metal kazıyıcı düzenek
Metal sıyırıcı tertibatı, M13'ten yapılmış aşınmaya dayanıklı bir çelik parçası, bir metal sıyırıcı tutucusu, bir metal sıyırıcı mili, bir sıkıştırma çubuğu, bir sıkıştırma yayı, bir sıkıştırma yayı mili, sıyırıcı yuvası ve sıyırıcı mili için bir sabitleme cıvatası ve sıkıştırma çubuğu ve metal sıyırıcı mili için bir ayar vidasından oluşur.
